博世壁挂炉分析冷凝式壁挂炉未来式

发布时间:2022-03-10 15:27:04      点击次数:116

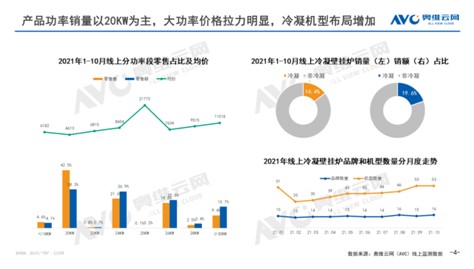

  据有关数据统计,2021年1-10月线上冷凝壁挂炉销量占比为14.4%,销额占比19.6%,占比虽低,但冷凝对于壁挂炉的节能作用十分明显,未来作用潜能巨大,随着碳中和、碳达峰的大环境下,节能减排一直是国家提倡的生产生活方式,在目前环保建设、空气治理以及能源减少的情形之中,冷凝壁挂炉是符合国家大力提倡发展方向的。那么下面,博世壁挂炉小编带大家盘一盘冷凝炉。


  如何区分壁挂炉?

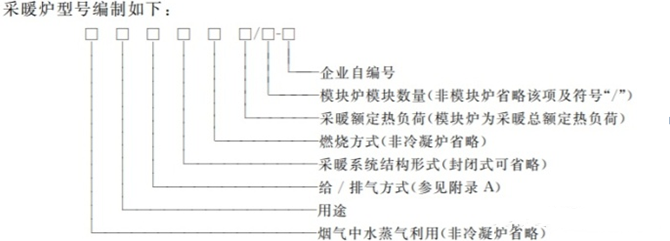

  通常,壁挂炉鉴于能效等级有常规壁挂炉和冷凝壁挂炉之分,根据烟气中水的状态来区分。按燃烧系统分大气式和全预混式,通过新国标GB25034-2020在壁挂炉的规格型号上编制有详细说明,如下:


  通过壁挂炉的规格型号中间横杠前的字母都是统一规定的,通过这些不同的字母信息可以得知产品的相关信息。至于横杠后面的企业自编号那就是五花八门的了,可以看成厂家的不同系列产品。

  博世壁挂炉种类主要的区别在于烟气中的H2O的状态形式,以气态的形式进入燃烧,再以水蒸气排出,就是普通常规炉的燃烧状态;国标热效率的计算就是根据这种方式,以低热值计算而出。至于冷凝炉的热效率为什么会超过100%,是基于低热值计算而来,燃气以气态进行燃烧,水蒸气冷凝以液态的形式排出,水蒸气冷凝液化所放出来的热量被吸收利用,故此才会超过100%。通过热效率的方式。可以更好地区别常规炉和冷凝炉。

  冷凝是怎样实现的?


  冷凝水的形成如同冰凉的啤酒杯外壁上的水珠

  冷凝炉燃烧后产生的冷凝水越多,水蒸气冷凝放热就越多,采暖系统中吸收的热量也就越多,更加节能。对采暖系统系统而言,影响壁挂炉冷凝水的产生是回水温度的高低,而壁挂炉本身产生冷凝水的条件取决于过剩空气系数和露点温度,露点温度取决于回水温度和过剩空气系数。

  专业术语

  过剩空气系数=实际空气量/理论空气量。壁挂炉燃烧的过剩空气系数都是大于1,接近1燃烧越充分,烟气中剩余的氧气量就越少,排出时带走的热量越少,就越节能。

  在气压不变的条件下,降低空气温度时,空气中的水蒸气(气态)变为露珠(液体)状态的现象,叫冷凝,而在此过程中,空气中的水蒸气达到饱和,变为露珠时的温度,就叫露点温度。

  在同样的回水温度下,有的冷凝炉产生的冷凝水多,有的冷凝炉产生的冷凝水少?是因为冷凝壁挂炉的烟气中氧气含量(过剩空气系数不接近1)会影响水蒸气的冷凝,烟气中的氧气含量过高,使得水蒸气难以达到饱和,产生的冷凝水少。过剩空气系数低(过剩空气系数越接近1)水蒸气容易饱和,露点温度越高,露冷凝水产量越多 。

  四种壁挂炉燃烧器的对比及应用

  冷凝壁挂炉的燃烧方式

  冷凝壁挂炉分为大气式燃烧和全预混燃烧两种形式。采用大气式燃烧方式的冷凝壁挂炉是通过两个换热器充分吸收燃气燃烧产物:烟气中的显热及水蒸气的潜热。采用全预混式燃烧方式的冷凝壁挂炉是事先将空气和燃气充分配比以后再进行然烧,它是有别于普通壁挂炉的一种全新的燃烧方式。

  大气式燃烧是指燃气发生反应前预先混合一部分空气,但达不到燃烧时所需要的氧气,一般滴一滴预混量控制在所需氧量的50%-60%,然后再燃烧管口与周围的氧气再次混合并发生燃烧。其特点:火焰温度较高、长度中。有明显的外焰、热效率比扩散式高、燃烧比较充分、设备简单。缺点:空气过剩系数过大,热量浪费较大。

  全预混式燃烧是指燃气燃烧反应发生前将燃气和燃烧所需要的全部空气按燃烧值一次性混合均匀,在到达燃烧区后能瞬间完全燃烧,其特点:呈红外线燃烧状态,火焰短或看不到火焰、温度高、燃烧充分、有害气体化合物少、热效率高,但控制设备和程序复杂。

  普通壁挂炉VS全预混冷凝壁挂炉

  节能效果对比

  普通壁挂炉使用的是常规炉,常规炉排烟温度一般在160~250℃,甚至更高,使得燃料燃烧时产生的水在烟气中处于过热状态的水蒸汽,随烟气从烟囱中流失,传统锅炉热效率一般只能达到85%~91%。

  而冷凝壁挂炉之所以更加节能主要体现在超低的烟气温度,全预混式燃烧方式和全封闭的燃烧这三个方面。

  ●超低的烟气温度。要达到冷凝效果使烟气中的水蒸气变成水就要降低排烟温度,冷凝燃气锅炉把排烟温度降低到50~70℃,充分回收了烟气中的显热和水蒸汽的凝结潜热,经回收后的排烟温度只有60℃左右,这样热效率大概提高了10%左右,自然更节约燃气,品质较好的冷凝炉甚至比普通壁挂炉节能高达40%。

  ●采用全预混式燃烧。这种燃烧方式是先将空气和燃气充分配比以后再进行燃烧,燃烧速度快、火焰温度高、燃烧充分、以及空气过剩系数小。燃气燃烧所需要的空气量是为了燃烧更加充分,空气量过大过少都会影响燃烧的充分度。全预混式燃烧不同于普通壁挂炉的燃烧方式,其空气量可自动调节,燃烧更充分不浪费燃气从而更节能。

  ●全封闭燃烧。冷凝壁挂炉在设计时,一般采用全封闭燃烧,燃烧火焰周围全是热交换器,从而有效的降低了炉体自身的热量。而普通壁挂炉只有火焰上方有主热交换器,周围会造成热量损失。

  使用寿命对比

  普通壁挂炉:普通壁挂炉由于燃烧室、换热器等关键部位的故有设计问题,加之国内水质、燃气品质等因素,导致产品使用寿命难以达到一般设计要求的15年。

  冷凝壁挂炉:冷凝式壁挂炉使用寿命在20年左右,由于其革命性的产品工作方式,寿命大幅普通壁挂炉。

  是否能处理水垢

  普通壁挂炉:传统壁挂炉为了提高换热效率,往往采用细小尺寸的换热器,不仅水路管道细小,而且管道厚度也被压缩到低限度这,就导致了一个严重的问题——由于国内水质硬度普遍高,管道系统经常受热易集成水垢,容易损坏设备,这也是大部分壁挂炉报废的主要原因。为了解决水垢(传统壁挂炉的杀手)问题,大部分客户都不得不单配软水机。

  冷凝壁挂炉:冷凝炉由于采用全新的混热燃烧,采用大管道水路系统。因此,相比普通壁挂炉,根本不用担心水垢问题。

  水地暖与冷凝壁挂炉更配

  水地暖系统作为一种成熟的供暖末端系统,其供水温度较低,一般在40℃~50℃左右。

  普通壁挂炉:当室外温度在低于-3℃时,壁挂炉的系统需求温度会低于烟气的露点温度57℃,普通壁挂炉要通过混水装置来降低供水温度、提高回水温度,以避免普通壁挂炉内部长期低于露点温度,并满足水地暖系统所需要的供水温度。

  冷凝壁挂炉:冷凝式壁挂炉不必采用混水装置,可以直接向水地暖系统提供热水,比较好地与水地暖结合。


  伴随社会对节能减排的认识不断深入,以及“煤改”政策的结束,传统型壁挂炉已难以满足当前人们更高的环保要求,红利正逐步收缩;而效率,低排放的冷凝炉凭借其优势,已经在市场崭露头角。这就是冷凝炉成为未来之势的原因。
